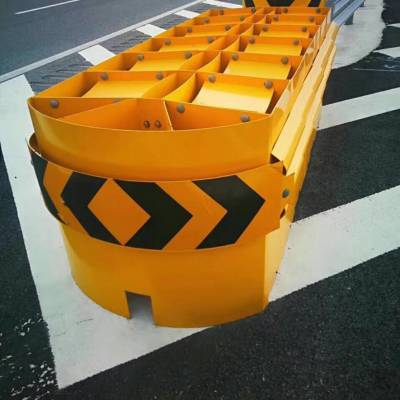

防撞垫的结构

动能原理防撞垫一般由端头、 吸能材料、 两侧护梁, 横隔板和后背支撑组成, 车辆碰撞防撞垫后, 通过端头部分的变形、 吸能材料来吸收碰撞车辆的能量, 后背支撑用来抵抗车辆的冲力。吸能材料一般是泡沫材料或橡胶材料, 这种原理的防撞垫对于车辆的正面和侧面碰撞均有良好的吸能效果和导向作用, 并且该系统在被碰撞后, 主要部件均可重复使用, 维修方便快捷且费用低, 缺点是初装稍微复杂且成本较高。

动量守恒原理一般是由不同质量的填砂或装水防撞筒(墩)按照一定的顺序排列而成, 车辆冲

撞防撞垫后, 车辆的动量依次传递给防撞筒, 使车辆和防撞筒的速度依次降低, *使车辆的速度降到15km/h以下 。

防撞垫的设计

防撞垫在设计时主要要考虑以下因素:

(1)因防撞垫暴露于外界环境中 , 因此, 其材料要满足耐高低温 , 耐腐蚀等要求。

(2)防撞垫要设计成碰撞中没有碎片飞出, 在正面、侧面的碰撞试验后, 防撞垫产生的碎片要保留在防撞垫中, 不能对碰撞车辆、周围的行人及其他车辆产生伤害。

(3)车辆碰撞防撞垫后, 司机的加速度要小于12g , * 10ms 的平均加速度要小于 20g , 并且在失控车辆撞到防撞垫后 , 车辆不能穿越防撞垫 ;也不能反弹, 进入相邻的行驶车道, 以免和后面来车相撞,发生二次事故。

(4)防撞垫的高度不易过高或过矮;太高容易遮挡驾驶员的视线 ;太矮, 车辆容易爬上防撞垫。动量守恒原理防撞垫在设计时 , 为经济考虑 , 在失控车辆与防撞垫碰撞结束后, 车辆一般不会停止,所以要在防撞垫与被保护的障碍物之间设置一定的安全缓冲距离, 一般为60cm左右。动量守恒原理型式的防撞垫在使用防撞筒组合时, 确定布置后, 可以通过试算来确定所需筒的个数, 由于碰撞过程较为复杂, 一般采用实验或经验数值及布设顺序, 一般用不少于5个防撞筒进行组合。

防撞垫型式选择和应用地点

防撞垫型式选择要综合考虑以下因素:

(1)现场条件(包括障碍物尺寸, 可用空间大小、交通流情况等);

(2)可选择防撞垫系统的结构和安全特性;

(3)防撞垫工程费用(包括材料和安装);

(4)维护及维修难易。

可导向防撞垫的原理和分类：

可导向防撞垫种类很多 ,按照防撞原理,可分为动能原理和动量守恒原理两大类。动能原理防撞垫是通过设置在防撞物前的可破坏的或产生塑性变形的材料或结构, 通过缓冲或吸能从而吸收行驶车辆的动能, 这种结构需刚性支撑或阻挡, 使吸能材料或结构产生变形以减少对车辆的撞击力。另一种是按照动量守恒定律, 通过设置在防撞物体前的一些装砂、装水容器转移失控车辆的动量, 起到缓冲作用的结构。这种结构施工机动性强, 应用较为方便。
